Kühlsystem Kratzerbecken

3.000 KW - POWER-PACKAGE

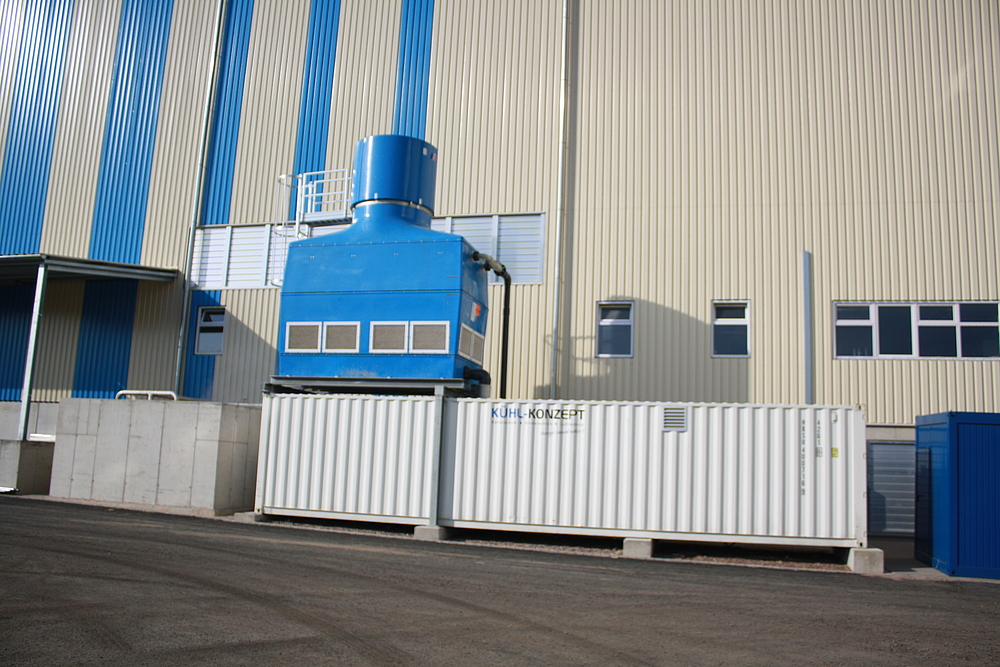

Containeranlage mit Wärmetauscherbecken (links)
Containeranlage mit Wärmetauscherbecken (links)

Rückkühlsystem für die Glasindustrie

KÜHL-KONZEPT entwickelte eine bisher einzigartige Kühlanlage für stark schmutzbelastetes Wasser.
Wasser versetzt mit Öl, Sand, Asche und Glasspilttern - Ein Gemisch das nicht mit einfachen Techniken gekühlt werden kann.

Bisher waren solche Anlagen nur mit enormen Kosten und einem sehr großen Aufwand realisiert worden. Das Besondere an diese Aufgabe war die enorme Belastung des Wassers.

Ohne die Entwicklung von KÜHL-KONZEPT wäre ein aufwändiges und sehr teueres Filtersystem erforderlich gewesen. Eine Kühlung mit Standardkomponenten war nicht möglich, eine Sonderlösung musste konzipiert werden.

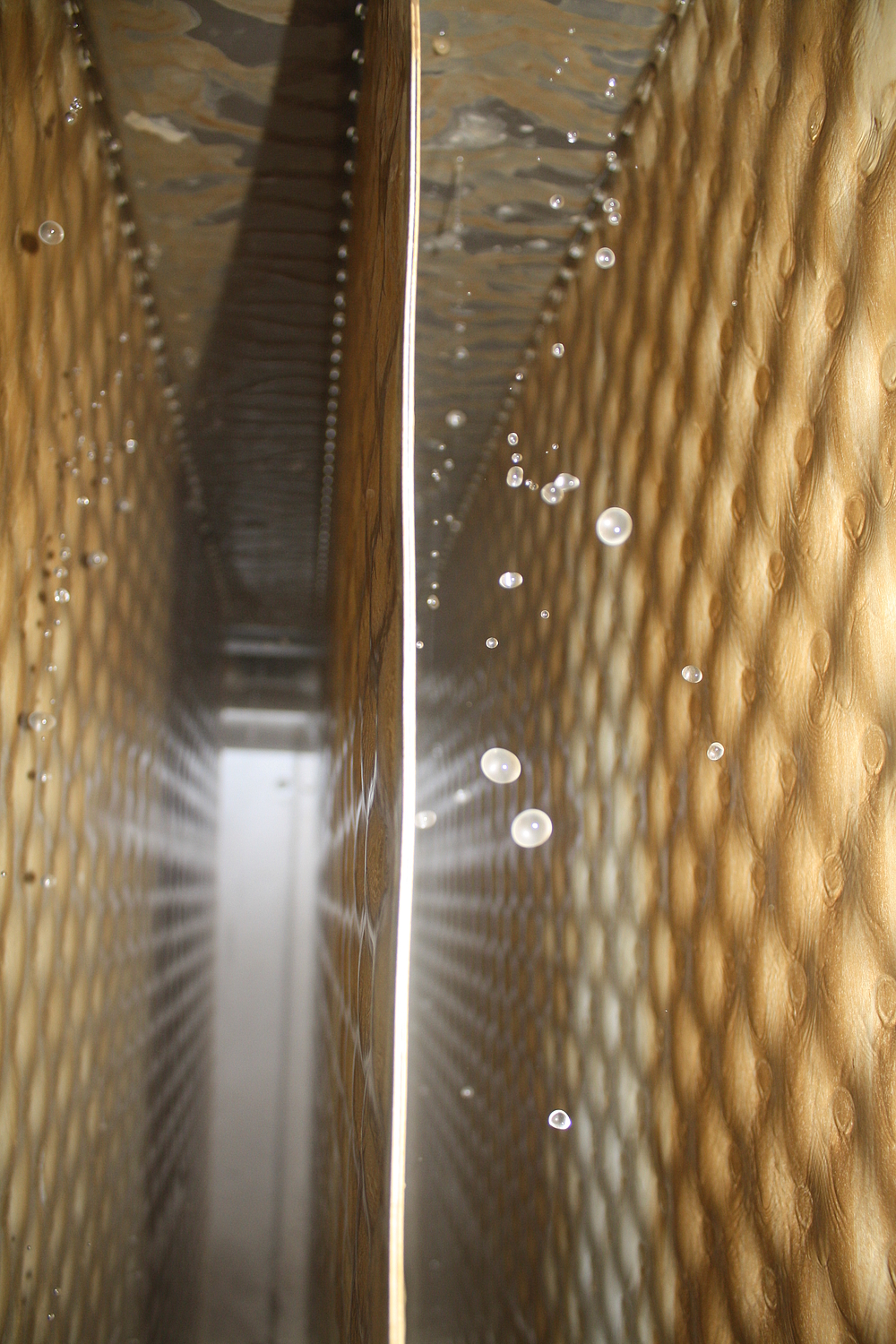

Rieselfilm-Wärmetauscher
Rieselfilm-Wärmetauscher

Das verschmutzte Wasser wird über Wärmetauscherplatten aus Edelstahl geleitet. In den Platten fließt ein Wasser/Glykol-Gemisch. Die Platten sind so angeordnet, dass sie leicht gereingt werden können.

Das Wasser entsteht bei der Kühlung von Glas, das frisch aus der Schmelze kommt. Bis zu 3 Tonnen pro Tag fallen in Form von glühenden Glastropfen in ein sogenanntes Kratzerbecken, das mit Wasser gefüllt ist. Da sich das Wasser auf  maximal 60°C aufheizen darf, muss ständig gekühlt werden. Eine Überhitzung der Kratzerkettenlager muss verhindert und die Schwadenbildung über dem Becken so gering wie möglich gehalten werden.

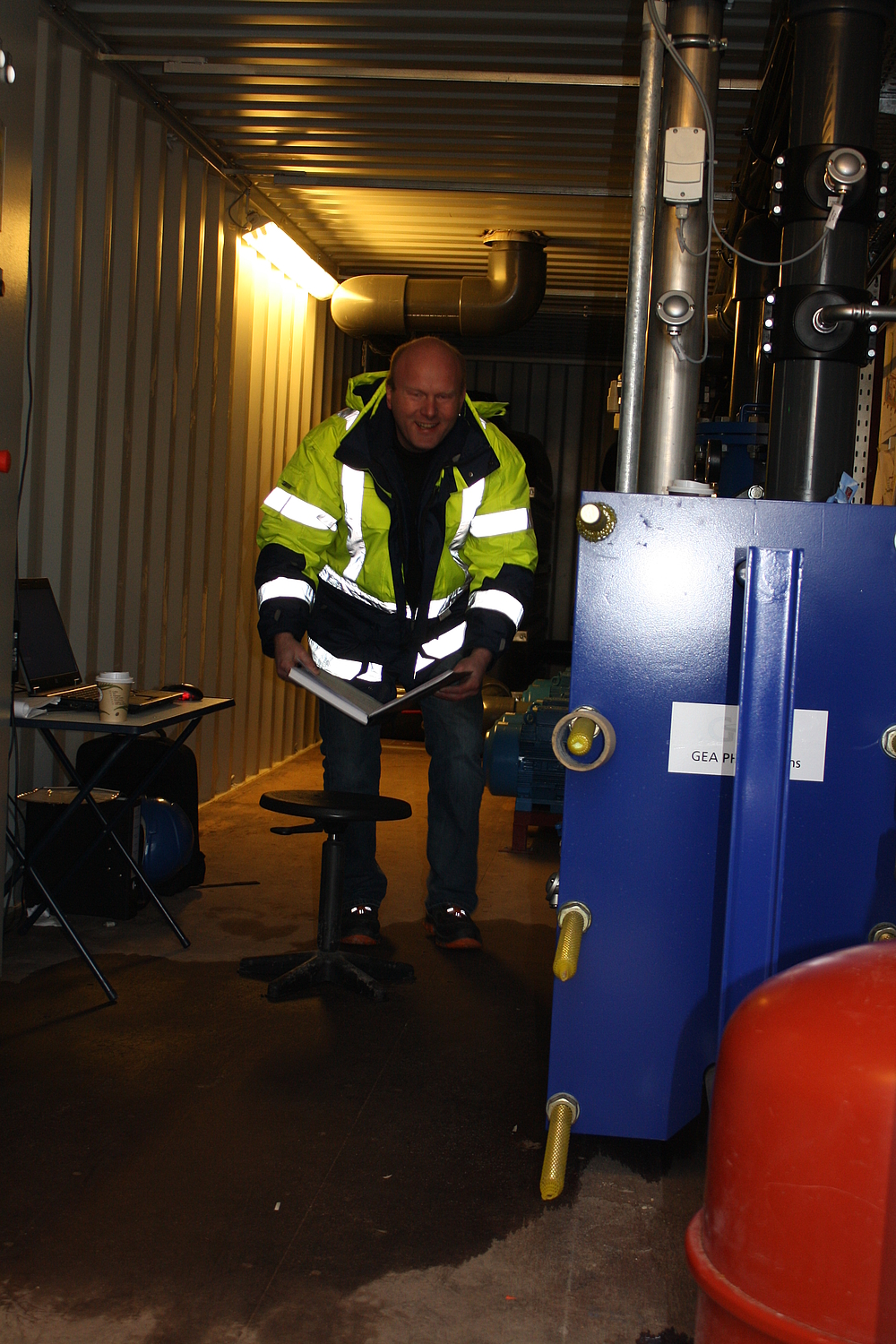

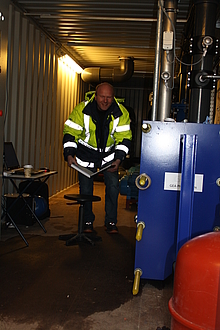

Blick in den Container
Blick in den Container

Die komplette Technik wurde in einem Container installiert.

Hier wurden Pumpen, Druckhaltung, Systemtrennung und Wasserbehandlungssysteme einschl. Setuerung und Regelung installiert.

Der Container wurde komplett in unserem Bückeburger Unternehmen gefertigt und dann als anschlussfertige Einheit vor Ort angeliefert.
